16 Segmentanzeige mit Atmega8

[Bussard]

hat noch jemand das austauschen müssen oder war alles soweit OK?

War so, es gab eine Vertauschung. Hab das damals in den Segmentansteuertabellen getauscht (ohne Hardwareänderung), und es laufen hier inzwischen einige verschiedene Programme auf der Hardwarebelegung wie von Birabeach im 2. Posting angegeben.
Also PC0->t, PC1->s, PC2->r.
Wenn du mal verschiedene Softwares ausprobieren willst, ist es einfacher, Hardware-kompatibel zu bleiben.
Kannst es selbst umstricken oder auch per Mail zugesandt bekommen.
Gruß Bussard



[Cachehunter12]

Das mit der Hardware Kompatibilität ist wirklich ein gutes Argument.
Programm brauchst du mir nicht schicken, Danke für das Angebot, habe es schon umgestrickt -->Funzt jetzt so wie es sein soll und Hardware entspricht jetzt dem Post Nr.2.

Wenn ich den ganzen Aufbau auf dem Steckbrett betrachte liebäugle ich eine Leiterplatte
Fall jemand welche Bestellt, ich würde auch gerne ein paar Stück abnehmen.

Grüße aus Tirol,
Cachehunter12



[Birabeach]

gibts für den fredstarter eine gratisplatine



[Bussard]

gibts für den fredstarter eine gratisplatine

Jaaaa, er lebt noch ps:
Für die nächste Version (Zentrifugenröhrchen) gibt es sicher eine gratis für den Fredstarter

Dauert noch ein paar Tage, bin grad schwer mit "sportlichen" Vorbereitungen und auch mal cachen gehen beschäftigt.

Gruß Bussard



[upigors]

die spendiere ich dann..... wann ist es so weit?



[Bussard]

... wann ist es so weit?

Ähm, bald! Versprochen



[Finckenbande]

Ich Nehm auch kostenpflichtig was...
Mal sehen, wie dass dann gut mit einer Lithium Zelle tut...

Gruß



[Bussard]

Das Leiterplattenlayout ist fertig, ähnlich zu http://forum.geoclub.de/viewtopic.php?f=57&t=58980&start=65 , mittlere Abbildung, also 2 Stck auf 50x50mm².
Aufbau mit bedrahteten Bauelementen, daher sehr gedrängter Aufbau, tw. beidseitig zu bestücken.
Auslösung wahlweise über Magnet/ Reedkontakt oder/und Fotowiderstand.
Da die Zentrifugenröhrchen konisch sind,sind auch die Platinenabmessungen entsprechend. Die Leiterplatten müssen noch selbst zersägt und angeschrägt werden.

Bevor ich bestelle, erfrage ich hier noch den Bedarf von Euch. Preis je Platine 1,50€ (ergibt 2 Leiterplatten) + Versandkosten (Einwurfeinschreiben oder höher, nicht mehr per einfachem Brief). Die normale Fertigungs- und Lieferzeit ist 3-4 Wochen. Bitte per PM.

Es wäre schön, wenn sich jemand findet, der eine vernünftige Software dafür schreibt, mein Testkonstrukt ist nicht für die "freie Wildbahn" geeignet.

Gruß Bussard



[Bussard]

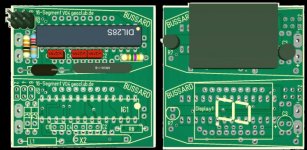

Hier mal ein "Bild" der bestellten Leiterplatten für 50ml-Zentrifugenröhrchen. Bei Nutzung von 3 AAA-Batterien reicht ein gerades Trennen und leichtes Bearbeiten bis zur langen Bestückungsdruck-Randlinie. Bei längeren Battterien oder dem weiter vorn angegebenen Li-Akku kann man noch die Schrägen entfernen, dann rutscht die Platine weit genug in das Zentrifugenröhrchen hinein.

Gruß Bussard



[upigors]

sieht echt gut aus - good job-
hatte ich bei dir bestellt? hab etwas kopf voll im moment....
da frag ich sicherheitshalber noch mal.....



[Bussard]

@Uwe: Hattest Du . Das nächste Mal aufpassen mußt Du beim Bestücken, entweder die richtige Reihenfolge ---> oder Kunstlöten ist angesagt .

Gruß Bussard



[Cachehunter12]

Mir gefällt das Layout sehr gut, vielen Dank Bussard für die ganze Arbeit!
Freu mich schon jetzt auf die Leiterplatten.

Schöne Grüße aus Tirol
Cachehunter12



[Bussard]

Hallo,
hier mal nicht nur die nackte 50x50mm² Leiterplatte, sondern ein Einbaubeispiel. Das "Vogelhäuschen" für Dekozwecke gibt/gab es bei Tedi und anderen 1€-Läden in ähnlicher Form für 1 bis 2€ zu kaufen. In diesem runden Gehäuse war der Einbau besonders leicht, die 50mm breite Leiterplatte konnte nach etwas Konservierung mit Plastikspray direkt an die Innenwand geklebt werden. Das Gehäuse war unbehandelt, ich habe es vor dem Einbau 2x mit Holzschutzlasur eingepinselt bis zur Sättigung, es widersteht jetzt Feuchtigkeit sicher eine ganze Weile.
Das herzförmige Loch paßte in der Größe zufällig gut zur Anzeigeposition auf der Leiterplatte , da brauchte nur noch eine dicke PET-Folie (Sprayflaschendeckel) davor, ein 40mmD PET-Flaschenverschluß als Regenschutz unten an den Boden und 2 vernickelte Schrauben zur Spannungszuführung verschraubt. Gegen Verpolung und gewisse Überspannungen ist die Platine selbst geschützt. Das alles dicht verklebt und ab in den Wald damit .

Mal als Anregung für die Ostertage an die anderen Nutzer - zeigt doch mal Eure Aufbauten!

Gruß Bussard



[upigors]

klar, wenn die Platinen da sind
Gibts da was neues?
lg uwe



[Bussard]

klar, wenn die Platinen da sind
Gibts da was neues?
lg uwe

"Hi XXXX xxxxx:
Thank you for purchasing from us.Your order xxxxx has been updated to the
following status:
Shipped." Status vom 13.März

Das dauert also sicher noch 1 bis 2 Wochen. Da melde ich mich schon ....
Oben ist ja ein Beispiel für die "alten" Platinen, da gibt es bei den vielen (hoffentlich) aufgebauten doch sicher ein paar Fotos, ohne gleich zu spoilern
Außerdem, Holz hat für mich immer noch diese gewisse Wärme, man will es sofort in die Hand nehmen, mach das mal bei diesen Temperaturen mit einem Metallrohr

Gruß Bussard



[upigors]

da hab ich auch eins.... ;-)



[Bussard]

da hab ich auch eins.... ;-)

Genau davon hab ich vor ein paar Wochen 2 verbaut. War mit der Platinenbefestigung etwas aufwändiger, ist aber viel mehr Platz drinnen .
Schick, so in tannengrün



[upigors]

Bundeswehr oliv



[Bussard]

Endlich! Die Leiterplatten sind angekommen, direkt mit Zollaufkleber abholbereit beim Postamt .
Habe natürlich gleich mal einen Testaufbau vorgenommen, der vollständige Test mit Foto-R und Reedkontakt steht noch aus, aber statisch gemessen kommen die Signale an den richtigen Pins an.
Heute ein paar Bilder vom Aufbau, morgen schreibe ich die Besteller an.

Gruß Bussard



[Bussard]

weiter:
