Darstellung bei der Topo V2.0 *Fortsetztung*

M

macnetz

Geocacher
hallo,

das aktuelle TTQV4 kann keine typ-files verwenden.
Für die zukünfitge Version 5 ist es gewünscht - doch weiss ich nicht ob und wann es dann möglich sein wird.

Guten Rutsch
Anton

G

Gelöschtes Mitglied 14291

Guest
Moin,
@huzzel:
Kopfkratz, das war jetzt aber ein bisschen kurz :???: :???:

Da warte ich mal deine Anleitung ab.

bikeman

bikeman

Geocacher
Musste wegen der neuen CN 2009 NT auf MS 6.14.1 wechseln nun kann ich den coolen Typefile für die TOPO v2.0 nicht mehr einsetzen. Weis jemand warum das nicht angenommen wird ggf. muss ja nur eine kleinigkeit geändert werden!?

bikeman

bikeman

Geocacher
jetzt habe ich die nt auch in ms 6.13. allerdings der Fehler beim umstellen der Typefile bleibt erhalten so ein Mi....

Neue Ideen Willkommen


Anhänge

  • meldung.jpg
    106,5 KB · Aufrufe: 1.349
absucher

absucher

Geocacher
morgen, du must das Typfile an Mapsource richtig anpassen z.B. mit IMG2MSDEMO. So wie das im Error-bericht unter Extra:path: aussieht hast du nur das Typfile einfach hineinkopiert.
Gruß

G

Gelöschtes Mitglied 14291

Guest
Danke Huzzel,
ich hoffe, die Anleitung war nicht schon immer da.....
....schäm....

Leider habe ich die CN in der NT Version.
Schade.

bikeman

bikeman

Geocacher
absucher schrieb:
morgen, du must das Typfile an Mapsource richtig anpassen z.B. mit IMG2MSDEMO. So wie das im Error-bericht unter Extra:path: aussieht hast du nur das Typfile einfach hineinkopiert.
Gruß
Zum Vergrößern anklicken....
Ich hatte es so gemacht wie in "huzzels" Anleitung einfach reinkopiert. Ging auch unter MS 6.13

Erst nach der Installation von 6.14 wegen der CN 2009 nahm er die geänderte Version nicht mehr. Jetzt habe ich MS 6.13 und 6.14 Parallel laufen aber der Fehler bleibt. Vielleicht muss ich erst die 6.13 und dann die 6.14 installieren (so wie im Link von huzzel) damit der Fehler nicht mehr auftritt!? Werde ich ggf heute Abend noch mal probieren. Alles neu machen. Hat jemand die MS 6.13.7 für mich?

OP
huzzel

huzzel

Geowizard
team bikeman schrieb:
Hat jemand die MS 6.13.7 für mich?
Zum Vergrößern anklicken....
http://www8.garmin.com/software/MapSource_6137.exe
Wonko schrieb:
ich hoffe, die Anleitung war nicht schon immer da.....
....schäm....
Zum Vergrößern anklicken....
Nein, habe ich da frisch reingestellt
team bikeman schrieb:
Ich hatte es so gemacht wie in "huzzels" Anleitung einfach reinkopiert. Ging auch unter MS 6.13

Erst nach der Installation von 6.14 wegen der CN 2009 nahm er die geänderte Version nicht mehr. Jetzt habe ich MS 6.13 und 6.14 Parallel laufen aber der Fehler bleibt.
Zum Vergrößern anklicken....
Mich würde mal folgendes Interessieren:
Wie lautet Dein Registry-Inhalt bei:
Code:
HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\FAMILY_700
?
Bei mir lautet er:
Code:
Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\FAMILY_700]
"ID"=hex:bc,02
"IDX"="C:\\Garmin\\FAM_700\\product.mdx"
"MDR"="C:\\Garmin\\FAM_700\\MDRMAP.img"
"TYP"="C:\\Garmin\\FAM_700\\1882.TYP"

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Families\FAMILY_700\1]
"Bmap"="C:\\Garmin\\FAM_700\\basemap.img"
"Loc"="C:\\Garmin\\FAM_700\\"
"Tdb"="C:\\Garmin\\FAM_700\\product.tdb"
Nicht verwirren lassen, ich habe habe das Typefile mit IMG2MS eingebunden, deshalb
Code:
"TYP"="C:\\Garmin\\FAM_700\\1882.TYP"

bikeman

bikeman

Geocacher
kein Problem wenn ich damit meinem Ziel näher komme gerne!


Anhänge

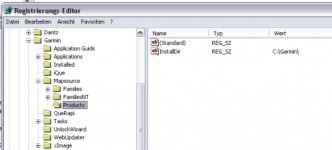

  • regedit.jpg
    110,7 KB · Aufrufe: 1.756
bikeman

bikeman

Geocacher
problem gelöst. ich hätte ja mal auf den namen der datei achten sollen :kopfwand: irgendwie hatte ich vergessen die richtig umzubenennen. vielen dank nun hoffe ich das die änderungen auf dem garmin besser zu sehen sind als in ms 6.14.1 da fällt es kaum auf das was anders ist. muss ja auch nicht habe die 6.13.7 ja auch noch am laufen...

OP
huzzel

huzzel

Geowizard
So, es hat sich mal wieder was getan :smile: . Das Problem bei sich überlagernden Kachelrändern, dass man da nur weißen Hintergrund sieht, ist gelöst :smile: .
Lösung:
Ich habe eine Karte erstellt, die nur aus weißem Hintergrund besteht. Diese wird hinter die Topo gelegt, die vorher noch transparent gemacht wird. Die Topo selber hat keine eigenen weißen Hintergrund mehr. Wenn man noch eine routingfähige Karte hat, dann sollte bei dieser auch die Drawpriorität geändert werden, damit die hinter der Hintergrundkarte liegt und in der Anzeige nicht "stört". Auch dies ist relativ einfach gelöst.

Nur brauche ich erst mal einen (oder zwei) Betatester, die mein Installationspaket ausprobieren. Ich kann leider für nichts garantieren, aber bei mir hat es funktioniert.

Das ganze funktioniert für
Topo D V2 Gesamt
Topo D V2 Nord
Topo D V2 Süd
jeweils mit blauen und orangenen Autobahnen :^^:

Also, Freiwille vor :D.
Bitte per PN bei mir melden.

Danke schon mal.

OP
huzzel

huzzel

Geowizard
Das Installationsscript schaut folgendermaßen aus:
Code:
Was soll gemacht werden?
[1] Nur Dateien kopieren, den Rest mache ich lieber selber
[2] Dateien kopieren, weisse Hintergrund-Karte einfuegen und neues Typefile
    fuer die Topo einbinden
[3] Drawprioritaet anpassen
[4] Registry wieder auf das originale Typefile aendern
[5] Hintergrund-Karte aus Mapsource wieder entfernen
[6] Drawprioritaet bei einer anderen Karte aendern
[7] Abbruch

Auswahl [default 2]:
Code:
FAM_EIGEN\Hintergrund Weiss Europa.reg
FAM_EIGEN\30100003.mp
FAM_EIGEN\I00002BE.TYP
FAM_EIGEN\I00002BD.TYP
FAM_EIGEN\I00002BC.TYP
FAM_EIGEN\TYPEFILE_FAM700.reg
FAM_EIGEN\TYPEFILE_FAM702.reg
FAM_EIGEN\TYPEFILE_FAM701.reg
FAM_EIGEN\loeschen Hintergrund Weiss Europa.reg
FAM_EIGEN\Hintergrund Weiss Europa.TDB
FAM_EIGEN\huzzel_w.typ
FAM_EIGEN\30100003.img
FAM_EIGEN\Hintergrund Weiss Europa.img
FAM_EIGEN\Tools\gmt.exe
FAM_EIGEN\Tools\readme.txt
FAM_EIGEN\Blau\I00002BD.TYP
FAM_EIGEN\Blau\I00002BE.TYP
FAM_EIGEN\Blau\TYPEFILE_FAM701.reg
FAM_EIGEN\Blau\TYPEFILE_FAM700.reg
FAM_EIGEN\Blau\TYPEFILE_FAM702.reg
FAM_EIGEN\Blau\I00002BC.TYP
21 File(s) copied

Welche Topo ist vorhanden?

Topo D V2 Gesamt (g)
Topo D V2 Nord (n)
Topo D V2 Sued (s)
Abbrechen (a)
Code:
Auswahl:g

(B)laue oder (O)rangene Autobahnen?
Code:
Neues Typefile ist eingebunden. Bitte starte Mapsource neu.

Soll die Drawprioritaet auch noch angepasst werden?
Das ist noetig, damit die Reihenfolge der Topo und des
Hintergrundes passen. Die Topo liegt dann ueber dem Hintergrund.

(J)a / (N)ein [default Ja]
Code:
Sollen die Standardwerte genommen werden?
Topo 30
Hintergrund 29


(J)a / (N)ein [default Ja]
Code:
Erstelle eine Datei mit dem aktuellen Status. Bitte Warten ...

Die Datei "C:\Garmin\FAM_700\Drawprio.txt" wurde erstellt.
In Ihr kann man die Original-Drawprio sehen. Wenn man wieder die Urspruemgliche
Einstellung will, einfach diese Script nochmals ausfuehren und die Prio
eintragen, die in der Datei "C:\Garmin\FAM_700\Drawprio.txt"
unter 'Prio' steht.


Aender der Drawprioritaet der Topo Gesamt
gmt v0.4.0.1417n   (C) AP

gmt v0.4.0.1417n   (C) AP

Die Drawprioritaet ist geaendert.
Press any key to continue . . .
Auswahl 6 ist noch interessant:
Code:
Was soll gemacht werden?
[1] Nur Dateien kopieren, den Rest mache ich lieber selber
[2] Dateien kopieren, weisse Hintergrund-Karte einfuegen und neues Typefile
    fuer die Topo einbinden
[3] Drawprioritaet anpassen
[4] Registry wieder auf das originale Typefile aendern
[5] Hintergrund-Karte aus Mapsource wieder entfernen
[6] Drawprioritaet bei einer anderen Karte aendern
[7] Abbruch

Auswahl [default 2]:6

Bitte den Installationspfad der Karte eingeben
z.B. c:\Garmin\CNEURO10

Pfad:
Bei neuem Kartenmaterial (z.B. CN2009) kommt folgendes
Code:
ACHTUNG! Die Karte besteht aus dem neuen Kartenformat *.gmp

Um die Drawprio zu aendern muessen umfangreiche Aenderungen
vorgenommen werden. Im schlimmsten Fall muss die Karte neu
installiert werden!

Soll weiter gemacht werden
[J]a / [N]ein
Auswahl
Nun wird man gefragt, ob die Karte angepasst werden soll. Das was dann kommt, konnte ich nicht an der realen Karte testen, da ich sie nicht habe. Es ist also mit Vorsicht zu genießen ;)
Code:
Auswahl j
Bitte warten ...
gmt v0.4.0.1417n   (C) AP

Writing: indexes
Writing: data TRF
Writing: data TYP
Writing: maps NT
Writing: maps MPC
Writing: other
Writing: header




Bitte die neue Drawprioritaet angeben (0 - 31). Empfohener Wert: 24
Je hoeher, desto weiter oben liegt die Karte.
Die Topo liegt standardmaessig lt. Script auf 30, der Hintergrund auf 29.

Wert [default 24]:

S

skyalex

Geocacher
Kurze Frage, bevor ich in die Tiefe gehe. Hab gestern das Installationsskript probiert. Hab die neueste Mapsource Version und zus. City Navigator NT 2008 drin. Skript lief ohne Fehler durch, nur danach sah die Mapsource Darstellung am PC genauso aus wie vorher.
Bevor ich jetzt das Ganze mal manuell probiere, wollte ich wissen ob es mit den neueren Mapsource Versionen überhaupt geht.

Danke

Alex

OP
huzzel

huzzel

Geowizard
skyalex schrieb:
Kurze Frage, bevor ich in die Tiefe gehe. Hab gestern das Installationsskript probiert. Hab die neueste Mapsource Version und zus. City Navigator NT 2008 drin. Skript lief ohne Fehler durch, nur danach sah die Mapsource Darstellung am PC genauso aus wie vorher.
Bevor ich jetzt das Ganze mal manuell probiere, wollte ich wissen ob es mit den neueren Mapsource Versionen überhaupt geht.

Danke

Alex
Zum Vergrößern anklicken....
Die Topo schaute aus wie vorher? Oder meinst Du die CN?
Welche Option hast Du ausgewählt?
Hast Du die Standardverzeichnisse?
Und nach dem Ändern der Drawprio siehst Du in MS keinen Unterschied.
Ist wenigstens die zusätzliche Karte (Hintergrund Weiss Europa) verfügbar?

OP
huzzel

huzzel

Geowizard
Oder ein anderer Test:
Starte das Script noch einmal und wähle die andere Autobahnfarbe aus. So sieht man auch sehr schnell, ob sich was ändert.
